  很多客戶在購置數控切割機時，總是會關懷的問一下數控切割機切割精度如何？切割機的精度在出廠前能夠保證做到0.01mm/步，精度誤差在±0.5mm左右，這個誤差曾經高出切割機自身誤差的好幾倍，但是這個誤差不是設備自身形成的，而是切割過程中鋼板的厚度、工藝、割嘴、調火等工序形成的。下面先介紹影響數控切割機切割精度的一些原因：

   編程軟件問題:編程軟件如果存在缺陷或沒有累積誤差修正功能，會造成生成的數控代碼存在錯誤。比如生成的代碼尺寸數據錯誤或補償方向錯誤；或者代碼存在累積誤差，造成小范圍尺寸無問題，線段很多時存在較大誤差，形成切入點引入與引出存在錯位的現象，也會造成全板套料時工件間距偏差。

   圖形尺寸錯誤:繪圖或套料過程中可能存在疏忽造成圖形尺寸錯誤，這時可以通過檢查尺寸找出原因。檢查程序問題很容易，只要將數控代碼轉化到CAD圖形進行測量，補償方向通過仿真可以看出是否正確。

   割嘴質量和割縫補償量:割嘴質量的好壞會影響工件表面質量和切割側面的平直度，割縫補償必須與實際切割下來的割縫寬度一致。減少這類誤差的方法是選擇質量合格的割嘴，割嘴規格也應該適合需要切割的板材厚度和材料，可以先在廢料上試割調整，直到割縫寬度均勻，斷面平整不掛渣，然后不加補償切割一個定尺的矩形，最后進行測量，小多少割縫寬度就補多少。

   機床運行精度：切割機精度包括機械精度和電子精度。機械精度主要受導軌直線度、平行度、水平度，齒輪或鋼帶等的傳動精度影響，切割平臺的水平度也影響工件精度。電子精度受數控系統軟件及運動控制卡、脈沖當量、伺服及伺服驅動等影響，特別是脈沖當量如果調不精確，會造成切割圓不圓、大零件尺寸不對等問題。要檢查切割機精度也很簡單，只要在割槍上裝上劃針，運行切割機校正誤差的程序進行劃線檢查即可。

   熱變形量:變形主要包括熱變形和受重力引起的變形，編程時采用合理的引線位置和切割方向可以減少變形，根據需要可以加一些冷卻裝置，采用結構合理的切割平臺。

   隨機偶然性變量:電壓波動、數據線松動造成系統和伺服控制線接觸不良、伺服反饋信號丟失、伺服驅動電路不穩定等都可能會造成切割機無規律的亂跑現象。

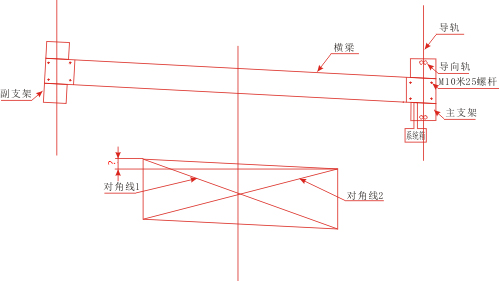

   如何調整數控切割機切割精度方法：測試對角線和交點之間的間隔，即可判別出設備的切割精度。大多數客戶在購買數控切割機后，在使用時都不知道如何調整數控切割機的對角線調整方法。下面我們就給廣大客戶詳細的介紹，關于數控切割機切割對角線的調整方法：

   1.在割槍上裝上畫線筆。

   2.在鋼板上面貼上4張A4畫線紙，背面帶膠的最好，一定要貼平整，畫線紙之間的距離要兩米左右。

   3.移動割槍在4張畫線紙上面畫出十字型圖案，在右邊的畫線紙上畫出一條長長的橫線，然后再移動到左邊的畫線紙上，畫一條橫線，然后再畫一條豎線，形成十字型圖案，繼續往下移動，在下面的畫線紙上面畫一條豎線，然后再畫一條橫線，在橫向往右移動，依次類推，形成一個長方形圖案。

   4.量取兩個對角的長度，看他們之間是不是相等，如果不相等就說明機器的橫梁沒有放正。需要繼續調節對角線。看它們之間差幾個毫米，正常誤差要控制在0.5mm.

   5.按后退鍵把機器移動到導軌邊緣大概有200mm的地方，在帶電的情況下分別量取兩個導軌邊緣到Y(jié)軸機器的距離，如果左邊的是200mm，右邊是205mm，那他們之間的基準就是5mm后根據剛剛上一步所量取的對角線誤差值進行調節.

   6.根據測量的對角線尺寸，相對說左下角和右上角所量出來的尺寸長3mm，那就先用一個大力鉗夾在Y軸右后邊導軌的地方，然后打開X軸橫梁左右兩側的蓋板，松開8顆固定螺絲和4顆鎖緊螺栓，斷電，推動左邊的橫梁往里移動3mm,然后開電，再次分別量取兩個導軌邊緣到Y(jié)軸機器的距離，他們原先的基準是5mm,如果他們現在的基準是2mm，那就把8顆固定螺絲和4顆鎖螺栓上緊即可。

   7.把數控切割機Y軸右后邊的大力鉗拿掉。

   8.再次在畫線紙上畫十字型對角線，然后量取對角線的尺寸，如果尺寸在0.5mm左右，就完成作業。

   以上就是通過調整數控切割機切割對角線調整精度的方法，希望對大家有用。
